Общ преглед на продукта

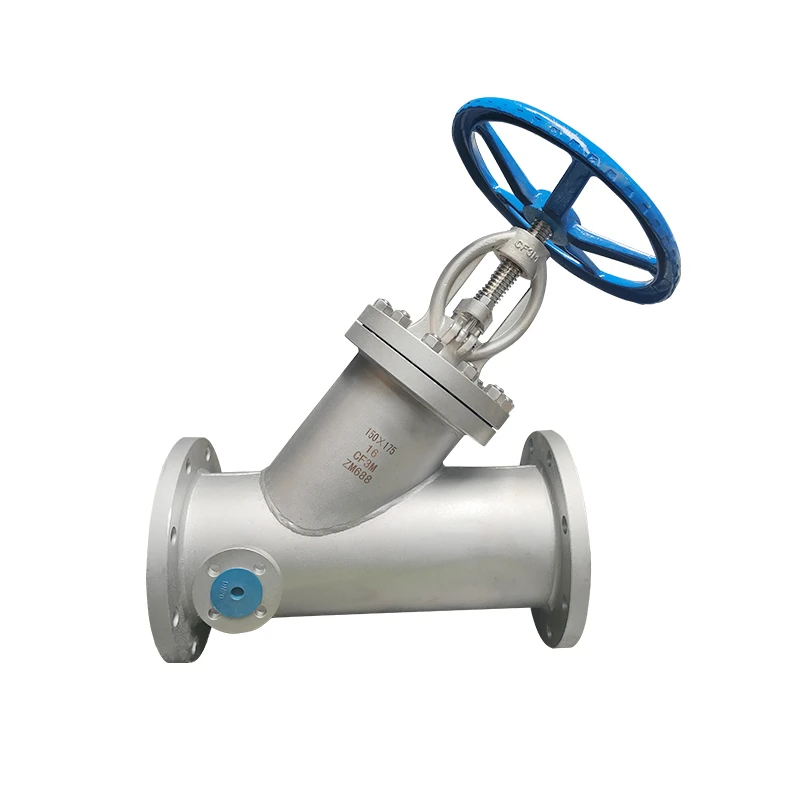

Y-Pattern Insulated Globe Valve е промишлен сферичен вентил с изолиран кожух, проектиран за-изключване и контрол на потока в технологични тръбопроводи, изискващи непрекъснато поддържане на температурата.
Характеристики на продукта
Пътят на потока с Y-модел намалява промените в посоката на потока, позволявайки на среда с висок-вискозитет да преминава през клапана по-плавно.
Кожухът заобикаля основния канал на потока, за да поддържа температурата на средата, като помага за предотвратяване на втвърдяването, кристализацията и увеличаването на вискозитета вътре във вентила.
Зоната на уплътняване на седалката се поддържа под непрекъсната термична защита, намалявайки натрупването-на среда върху уплътнителните повърхности и поддържайки подходящ контакт-с-седалката.
Технически спецификации
|
Артикул |
Спецификация |
|
Име на продукта |
Y-Изолиран сферичен вентил |
|
Номинален размер |
DN15–DN300 |
|
Рейтинг на налягането |
PN16–PN40 / клас 150–300 |
|
Материал на тялото |
Въглеродна стомана, неръждаема стомана, легирана стомана |
|
Яке Средно |
Парно яке / Термомаслено яке |
|
Край на връзката |
Фланцов |
|
Операция |
Ръчно колело, зъбни колела, електрически, пневматични |
|
Подходящи медии |
Битум, тежко масло, смола, восък и други нагрети технологични среди |
Приложения
Системи за пренос на битум:Проектиран за{0}}контрол на спиране в тръбопроводи за съхранение и пренос на битум.
Системи за тежко гориво:Подходящ за отопляеми резервоари за тежко гориво, тръбопроводи и системи за пренос.
Обработка на смоли и полимери:Използва се за температурно-контролирано транспортиране на смола и полимерни среди.
Восък и среда с висок{0}}вискозитет:Проектиран за технологични тръбопроводи, работещи с восък и други нагрети среди с висок{0}}вискозитет.
Качество и стандарти
Произведен в съответствие с API 602 (или приложимия стандарт за дизайн на продукта).
Тестовете за якост на черупката и изтичане на седалката се извършват в съответствие с API 598.
Размерите на фланеца се произвеждат в съответствие с ASME B16.5, в зависимост от изискванията на проекта.
EN 10204 3.1 сертификати за материали, доклади от изпитване под налягане и свързана техническа документация са достъпни при поискване.
Ръководство за избор и поддръжка
Избор на отопление на якето
Изберете пара или термично масло според точката на втвърдяване на средата и работната температура, за да поддържате подходящ поток на средата вътре във вентила.
Яке връзка
Свържете правилно входа и изхода на кожуха и поддържайте непрекъсната циркулация на нагревателната среда за равномерно разпределение на температурата.
Поддръжка при изключване
За среда, склонна към втвърдяване, поддържайте кожуха нагрят или източете кухината на клапана преди спиране в съответствие с изискванията на процеса.
ЧЗВ
Въпрос: За каква среда е подходящ изолираният сферичен вентил с шарка Y-?
О: Подходящ е за битум, тежко масло, смола, восък и други технологични среди, изискващи непрекъснато поддържане на температурата.
В: Кога трябва да се избере изолиран вентил?
О: Препоръчва се, когато технологичната среда има тенденция да се втвърдява, кристализира или става значително по-вискозна при спадане на температурата.
В: Каква нагревателна среда може да се използва в якето?
A: Обикновено се използва пара или термично масло, в зависимост от необходимата температура на процеса и характеристиките на средата.
Въпрос: Какво е предимството на дизайна на шаблона Y-?
О: Пътят на потока с модел Y- намалява промените в посоката на потока, което го прави по-подходящ за транспортиране на среда с висок-вискозитет, като същевременно намалява задържането на среда вътре във вентила.
В: Какви проверки се извършват преди изпращане?
О: Всеки клапан се подлага на изпитване за здравина на корпуса и седалка за изтичане преди изпращане. Сертификати за материали, протоколи от изпитване под налягане и свързана техническа документация са налични при поискване.
